תהליך ציפוי Cu
השאר הודעה
תהליך ציפוי Cu של מעגלים מודפסים הוא אחד התהליכים החשובים בייצור לוחות אלקטרוניים. תהליך ציפוי Cu של לוחות מעגלים כולל בעיקר ציפוי שכבת סרט מתכת על פני הלוח כדי ליצור חיבורי מעגלים והעברת אותות.
כמרכיב מרכזי בתעשייה האלקטרונית, הביצועים החשמליים והאמינות של המעגלים המודפסים משפיעים ישירות על האיכות והביצועים היציבים של המוצר האלקטרוני כולו. ביניהם, תהליך הציפוי הוא החלק החשוב ביותר בתהליך ייצור המעגלים.
1. טיפול מקדים
הטיפול לפני ציפוי מעגלים מודפסים הוא שלב חשוב מאוד, שיכול להסיר ביעילות זיהומים ומזהמים מפני השטח של המעגל המודפס, מה שמבטיח ששכבת האלקטרוניקה המתקבלת לאחר הציפוי יכולה להיצמד לפני השטח של המעגל ולספק מספיק הַדבָּקָה. טיפול מקדים באלקטרולינג כולל בדרך כלל את השלבים הבאים:
א. הסרת שומנים: שטפו את פני המעגל המודפס עם מסיר שומנים כימי או נוזל קירור כדי להסיר שומן ולכלוך מהמשטח.
ב. טיהור: טבלו ונקה את פני המעגל עם חומרי ניקוי אלקליים או חומציים כדי להסיר את שכבת התחמוצת ושכבת התחמוצת על פני השטח ולמנוע השפעות שליליות במהלך ציפוי אלקטרוני.
ג. חמצון הסרת נחושת: טפלו במשטח הנחושת בתמיסה של חומר מחמצן להסרת נחושת טבול כדי להסיר את שכבת התחמוצת והמזהמים.
2. הכנת תמיסת ציפוי אלקטרוני
תמיסת ציפוי האלקטרוניקה היא חלק חשוב מאוד בתהליך הציפוי, הקובע את העובי, ההידבקות ועמידותם בפני קורוזיה של ציפוי האלקטרוניקה. הנוסחה של תמיסת ציפוי אלקטרוני משתנה עבור חומרים ודרישות בנייה שונות. במהלך תהליך ההכנה של תמיסת ציפוי אלקטרוני, יש לשים לב לנקודות הבאות:
א. בחר חומרי גלם לתמיסת ציפוי מתאימה, כגון חומצה או אלקלי.
ב. קבע את פרמטרי התהליך של תמיסת הציפוי, כגון מתח, צפיפות זרם וזמן הציפוי.
ג. בחרו אמבטיות ואלקטרודות מתאימים.
פעולת ציפוי 3.Cu
פעולת הציפוי של לוחות מעגלים מודפסים היא החלק הקריטי ביותר בכל תהליך הציפוי, אשר משפיע ישירות על עובי, החלקות וההידבקות של שכבת הציפוי הסופית. פעולת הציפוי האלקטרונית כוללת את השלבים הבאים:
א. בדוק אם מיכל הציפוי והאלקטרודות נקיים ועומדים בדרישות התהליך.
ב. הנח את המעגל המודפס באמבט האלקטרוני וחברו את האלקטרודות החיוביות והשליליות.
ג. שליטה בעובי ובאחידות של שכבת הציפוי על ידי התאמת פרמטרים כגון מתח, צפיפות זרם וזמן ציפוי האלקטרוניקה בתמיסת הציפוי.
ד. במהלך תהליך הציפוי, יש צורך לבדוק כל הזמן את הטמפרטורה וערך ה-pH של תמיסת הציפוי כדי למנוע כל שינוי בתמיסת הציפוי.
ה. לאחר השלמת הציפוי, הסר את המעגל המודפס ממיכל הציפוי ובצע טיפולים הבאים כגון כביסה וייבוש כדי להבטיח ששכבת האלקטרוניקה יכולה להיצמד בצורה מושלמת אל פני השטח של המעגל המודפס.

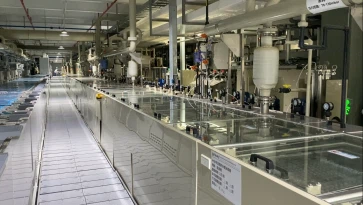

תמונה: ציפוי כימי אופקי
תמונה: ציפוי מילוי VCP
כתהליך מפתח בתהליך הייצור של לוחות, Sihui Fuji הקדישה את כל מאמציה לשיפור מתמיד של איכות מוצרי ציפוי Cu ולבחון אפשרויות שונות להפחתת עלויות. אנו שואפים לספק ללקוחות מעגלים מודפסים איכותיים וחסכוניים.
