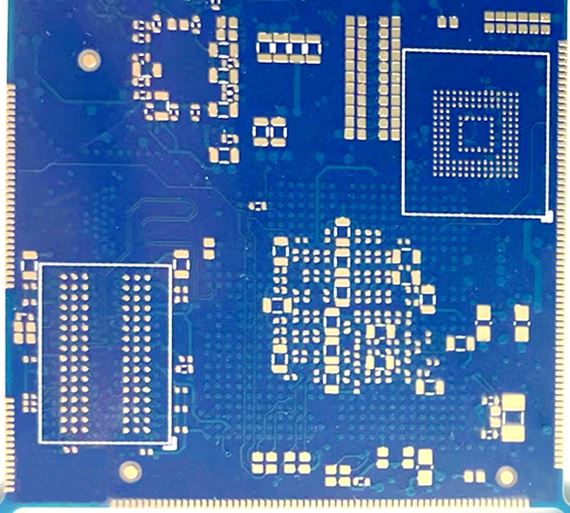

פלטת מתכת חצי חור

מה שנקרא חצי-חור מתכת PCB פירושו שלאחר קדיחת החור הראשון, קודחים את החור השני ומתבצע תהליך הצורה, ולבסוף מחצית מהחור המתכתי נשמר. בדרך כלל, חצי החור מתוכנן בקצה הקצה ביותר של ה-PCB, ואת חצי החור מוסר בצורת הגונג, ומשאיר רק את חצי החור על ה-PCB, הידוע בכינויו לוח מעגל חצי חור מתכת.

נקודות מפתח

1.עור הנחושת על דופן החור של חצי חור PCB מתכת לאחר היווצרות הוא שחור, כתמים נשארים, וסטייה היא תמיד בעיה קשה בתהליך היווצרות של יצרני PCB.

2. בפרט, כל שורת חצאי החורים הדומים לחורי החותמת קצרים מאוד בגלל המרווח הקטן מאוד.

3. שיטות עיבוד נפוצות ליצירת PCB חצי פתח מתכתי כוללות גונגי מכונת כרסום בקרה מספרית, ניקוב מכני, חיתוך VCUT וכו'. בעת הסרת נחושת מכמה חורים מיותרים, שיטות עיבוד אלו יובילו בהכרח לחוטי נחושת ולכתמים שנותרו על הקטע של חורי ה-PTH הנותרים, ואפילו עור הנחושת של דופן החור יתעוות ויתקלף ברצינות.

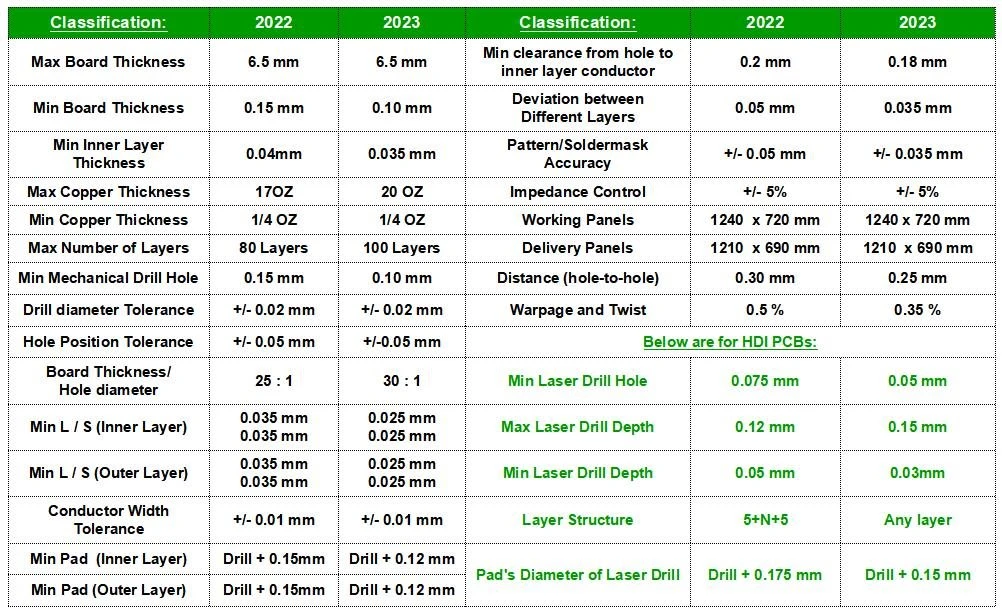

יכולת טכנית
