ההקדמה של AOI

בדיקה אופטית אוטומטית, בקיצור AOI, משתמשת בהתקני לכידת תמונה דיגיטלית (כגון מצלמות CCD) כדי לקבל תמונת בדיקה של האובייקט הנבדק, ומשתמשת בשיטות השוואת תמונות כדי לזהות את ההבדלים והחסרונות בין האובייקט הנבדק לבין תמונת העיצוב. (תמונת התייחסות).

עם התפתחות תעשיית הייצור האלקטרוני, גם טכנולוגיית בדיקת המעגלים המודפסים משתפרת כל הזמן. טכנולוגיית בדיקה אופטית אוטומטית (AOI) היא הטכנולוגיה הנפוצה ביותר בתחום ייצור המעגלים המודפסים בשנים האחרונות. טכנולוגיית AOI יכולה לזהות מאפיינים חשמליים ופיזיקליים על פני השטח של מעגלים מודפסים, כולל אריזת רכיבים, ניתוק מעגלים, קצר חשמלי, בועות מעבר וכו'. בנוסף, טכנולוגיית AOI יכולה גם לזהות ולתקן כמה ליקויי ייצור במהלך תהליך הייצור, ולשפר מאוד את האיכות והיעילות של ייצור המעגלים המודפסים.

תהליך AOI

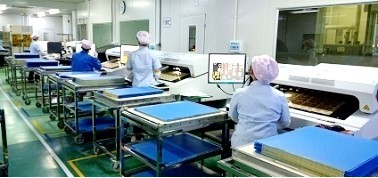

תהליך AOI מורכב בדרך כלל מארבעה שלבים. השלב הראשון הוא הכנת נתונים, הכוללת הזנת קבצי נתונים גולמיים של לקוחות למכשיר לצורך אחסון. לאחר מכן יש רכישת תמונה, שבה המכשיר סורק את המעגל המודפס ומעלה את התמונות למחשב. הבא הוא ניתוח תמונה, שבו המחשב ינתח את תמונות המעגל המודפס שהועלו ואת הנתונים שחולצו. מפעילים צופים ושופטים את הלוח הפיזי על ידי השוואת הנתונים המקוריים של הלקוח עם גרפיקת המעגל של הלוח הפיזי המיוצר, מזהים מיד מוצרים פגומים ומגרעים אותם כדי למנוע מהם לזרום לתהליך הבא.

תְמוּנָה:תאשר

מאפיינים של AOI

לטכנולוגיית AOI יש מספר מאפיינים. ראשית, מדובר ביעילות, שכן טכנולוגיית AOI יכולה להשיג אוטומציה וסריקה במהירות גבוהה, ולקצר במידה ניכרת את זמן זיהוי המעגלים המודפסים. שנית, יש לו דיוק גבוה. טכנולוגיית AOI יכולה לזהות רכיבים ומעגלים קטנים מאוד, כמו גם בעיות מעגלים קלות. בנוסף, טכנולוגיית AOI יכולה לצמצם משמעותית גורמים אנושיים ולמנוע בעיות הנגרמות מטעויות אנוש.

יישום של AOI

היישום של טכנולוגיית AOI הוא נרחב מאוד. לדוגמה, זה יכול לעזור למפעלים להפחית את עלויות הייצור ולהימנע מהפסדים הנגרמים משגיאות בתהליך הייצור. בנוסף, טכנולוגיית AOI יכולה גם לסייע לארגונים אלקטרוניים לשפר את איכות המוצר ויעילות הייצור, לספק ללקוחות מוצרים בעלי ביצועים גבוהים, אמינים ומאובטחים, לשפר את המודעות למותג, ובכך לשפר את התחרותיות בשוק.

יתרונות וחסרונות של AOI ובדיקה ידנית

בשל העובדה ש-AOI היא בדיקה אופטית, כל ליקוי שניתן לזהות באמצעות AOI יכול להיות גלוי לחלוטין לעין בלתי מזוינת. ניתן לשפוט AOI רק על סמך סטנדרטים שנקבעו. אם הסטנדרטים ייקבעו בצורה קפדנית מדי, יהיו יותר מדי שיפוטים שגויים. ההגדרה הסטנדרטית רחבה מדי ועלולה להחמיץ את הבדיקה. במיוחד עבור AOI מקוון, הדרישות להרכב גבוהות יותר. אבל עבור AOI, לאחר הגדרת התוכנית, ניתן למדוד את הלוח ברציפות, והמכונה לא תתעייף. עבור רכיבים קטנים יחסית, קשה לבדוק בעין בלתי מזוינת, בעוד ל-AOI יתרון משמעותי בבדיקת רכיבים קטנים יותר בשל פונקציית ההגברה האופטית שלו.

בדיקה חזותית יכולה לעשות שיפוט גמיש המבוסס על סטנדרטים. עם זאת, בדיקה ידנית מאומצת. עבור לוחות עם מספר רב של נקודות או אצוות, בדיקה ארוכת טווח עלולה לגרום לעייפות בעין האנושית, וכתוצאה מכך פספוס של בדיקות.

טכנולוגיית AOI היא אחת הטכנולוגיות הנפוצות ביותר בתחום ייצור המעגלים המודפסים. זה יכול לעזור למפעלים אלקטרוניים לשפר את איכות המוצר ויעילות הייצור, ובכך לשפר את התחרותיות בשוק. עם הפיתוח המתמשך של הטכנולוגיה, גם היקף היישום והשפעת הזיהוי של טכנולוגיית AOI יהפכו בוגרים ומושלמים יותר.
